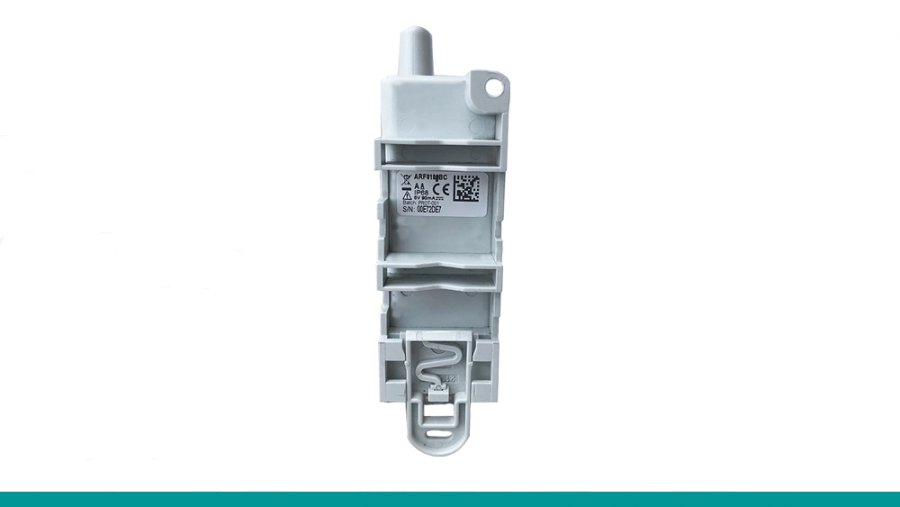

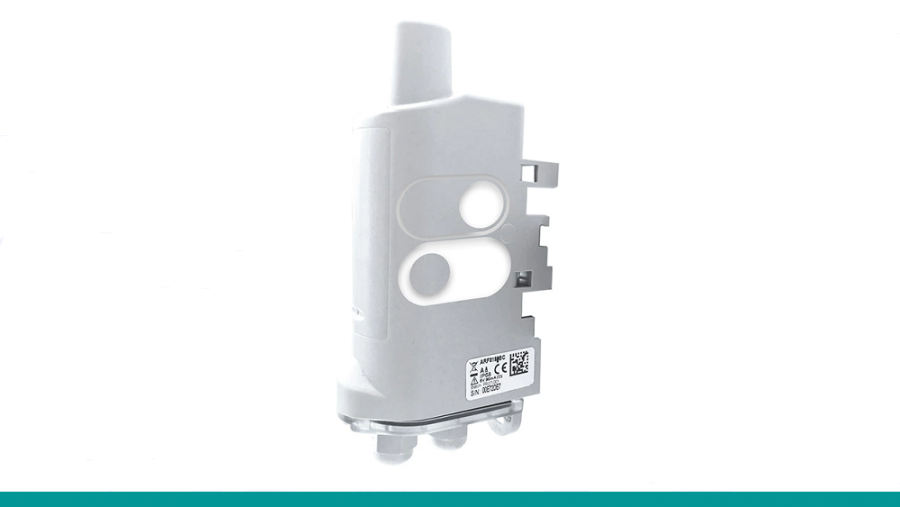

Urządzenie adeunis LoRaWAN Dry Contacts (ARF8170BCA) to przemysłowy sensor IoT do monitorowania i zdalnego sterowania i przekazuje informacje o aktualnym stanie wejścia (logiczne 0 lub 1). Umożliwia zarówno raportowanie stanów i alarmów (np. otwarcie drzwi, wykrycie obecności, uruchamianie maszyny, alarm), jak i sterowanie urządzeniami – lokalnie lub zdalnie, w czasie niemal rzeczywistym (LoRaWAN Class C). Sprawdza się w aplikacjach takich jak automatyka budynkowa, zarządzanie dostępem, detekcja zalania czy monitoring poziomu.

Urządzenie oferuje do 4 konfigurowalnych wejść/wyjść, długą żywotność baterii i elastyczne opcje konfiguracji – lokalnie przez USB lub zdalnie przez sieć (kompatybilność z platformą KARE+) i zasilane jest za pomocą wymiennej baterii. Obudowa IP68 zapewnia odporność na warunki zewnętrzne, a różnorodne opcje montażu ułatwiają integrację z instalacjami przemysłowymi.

Najważniejsze funkcje

• 4 cyfrowe wejścia/wyjścia (0–24 V), częstotliwość do 10 Hz
• zdalne sterowanie przekaźnikami i raportowanie zdarzeń
• liczenie zmian stanów i pomiar czasu przebywania w danym stanie
• detekcja zdarzeń przekraczających ustalony czas trwania
• transmisja okresowa i/lub na zdarzenie
• możliwość raportowania błędów produktu, konfiguracji, informacji o niskim poziomie baterii
• zgodność z KARE / KARE+

Specyfikacja techniczna

• zasilanie
  • 1 wymienna bateria lub zasilanie zewnętrzne (4,5–6,5 V DC, max 110 mA)
  • żywotność baterii: >10 lat (dla 6 ramek/dobę, LoRaWAN SF12/SF7)
• radio
  • zakres częstotliwości pracy LoRaWAN EU863-870MHz, Class A & C
  • moc nadawcza: 14 dBm; czułość: -136 dBm @SF12
  • obsługa OTAA, ABP, ADR, szyfrowanie AES-128
• wejścia/wyjścia
  • do 4 wejść/wyjść cyfrowych (0–24 V)
  • rezystancja wejścia: 500 kΩ
  • prąd wyjściowy max: 100 mA
  • częstotliwość sygnału: do 10 Hz
• mechanika i środowisko
  • wymiary: 132 × 62 × 34 mm; masa: 87 g (z baterią)
  • obudowa: IP68, tworzywo EMERGE™ PC
  • montaż: na szynie DIN, rurze, ścianie, opasce
  • temperatura pracy: -25°C do +70°C; wilgotność: 0–85% RH (bez kondensacji)
  • długość przewodu: 70 cm + 10 cm odizolowanego odcinka
• konfiguracja
  • lokalnie: przez port USB (IoT Configurator)
  • zdalnie: przez sieć (downlink, KARE+)
  • zabezpieczenia: PIN/PUK

Oprócz wersji ogólnej sterownik dostępny jest w 4 wariantach:

• contact sensor (ARF8170BCA-B01)
• double level sensor (ARF8170BCA-B02)
• water leak cable (ARF8170BCA-B03)
• water leak spot (ARF8170BCA-B04)

Adeunis Contact Sensor (ARF8170BCA-B01) to czujnik monitorujący stan otwarcia np. drzwi lub okien oparty na działaniu kontaktronu. Maksymalna odległość pomiędzy magnesami, dla której czujnik wykrywa sygnał to 15mm. Potrafi także wykryć uszkodzenie przewodów, do których podłączony jest kontaktron

Ten czujnik sprawdzi się w aplikacjach, w których chcemy zapobiegać na przykład:

• Włamaniom
• Otwieraniu i zamykaniu np. drzwi, okien, przejść przez nieupoważnione osoby
• Przekroczeniu określonej liczby otwarć lub zamknięć

Wybrane parametry techniczne:

• Maksymalna odległość pomiędzy magnesami: 15mm
• Zakres temperatury pracy: -10°C +85°C
• Wymiary: 14 x 38 x 8.7mm
• Obudowa: posiada certyfikat IP67
• Długość kabla: ~1.2m

Adeunis Double Level Sensor (ARF8170BCA-B02) to czujnik monitorujący zmiany poziomu cieczy. Posiada on podwójny poziom detekcji.

Sprawdzi się w aplikacjach, w których konieczne zachowanie jest poziomu cieczy w określonym przedziale.

Wybrane parametry techniczne:

• Maksymalna ciśnienie: 5MPa
• Zakres temperatury pracy: do 120°C
• Wymiary: 215mm długości (200mm sam pływak)
• Obudowa: nierdzewna stal 304
• Długość kabla: ~1m

Adeunis Water Leak Cable (ARF8170BCA-B03) to czujnik umożliwiający wykrycie wycieku wody w linii o długości 2m. Można go zainstalować na różne sposoby, takie jak np:

• wokół urządzenia
• wzdłuż ściany
• dookoła rury

Wybrane parametry techniczne:

• Długość kabla: 2m czujnika + 70cm bez czujnika

Adeunis Water Leak Spot (ARF8170BCA-B04) to czujnik umożliwiający wykrycie wycieku wody w jednym, konkretnym miejscu.

Wybrane parametry techniczne:

• Długość kabla: 1m
